管道探测机器人产品结构设计的重要性

随着我国城镇化进程的加速，城市地下管网作为城市基础设施的重要组成部分，其健康状况直接关系到城市运行安全和生态环境质量。据住房和城乡建设部数据显示，我国城市排水管道总长已超过80万公里，其中使用年限超过50年的占比达15%，存在雨污混流、错漏接、管道破损及淤堵等问题的管道占比超过30%。这些问题不仅导致每年超过10亿吨污水直排河道，影响水环境质量，还引发道路塌陷等安全事故，仅2022年全国就发生地下管线安全事故2000余起，造成直接经济损失超50亿元。在此背景下，管道探测机器人作为地下管网检测的关键装备，其产品结构设计的科学性与合理性直接决定了检测作业的安全性、效率和精准度。

一、城市地下管网检测的现实挑战

当前城市地下管网检测面临多重挑战，传统人工检测方式已难以适应现代化城市管理需求。首先，作业环境极端恶劣，污水管道内存在硫化氢、甲烷等有毒有害气体，据应急管理部统计，2018-2022年间全国共发生有限空间作业中毒事故132起，造成268人死亡，其中地下管道作业占比达43%。其次，小管径管道检测难题突出，我国农村地区及老旧城区普遍存在直径300mm以下的排污管道，传统检测设备因体积限制无法进入，导致约20%的管道长期处于"监管盲区"。再者，复杂管道环境对检测设备提出更高要求，管道内的淤积物、树根侵入、结构性缺陷等障碍，要求检测设备具备强大的越障能力和环境适应能力。

二、管道探测机器人结构设计的核心价值

管道探测机器人通过创新的结构设计，从根本上改变了传统管网检测模式，其核心价值体现在三个维度：

在安全保障方面，机器人采用远程操控设计，操作人员可在地面控制台完成所有检测作业，彻底避免人员下井风险。IP68级防水设计和多重气体检测传感器，可在含氧量低于19.5%或有毒气体超标的环境下自动报警并紧急撤离，将作业风险降低98%以上。可有效的降低有限空间作业零事故，提升人员安全保障。

在检测效率方面，优化的车体结构设计使机器人具备卓越的机动性能。轮式底盘的核心优势的在于低摩擦、高机动性，可在管道内部实现快速平稳行进，从根本上缩短单段管道的探测耗时。轮式底盘管道探测机器人的行进速度可达0.1-0.5m/s，部分优化型产品在直管段可实现更快平稳运行，相较于蠕动式机器人的缓慢蠕动的运动方式，行进效率提升3-5倍以上。

在检测精度方面，一体化结构设计实现了多种传感设备的集成应用。机器人搭载的4K超高清摄像头配合360度旋转云台，可实现管道内部图像的无死角采集；激光测距传感器能精确测量管道变形量，误差控制在±2mm范围内；惯性导航系统结合SLAM算法，可生成管道三维模型，为修复方案制定提供精准数据支持。

三、关键结构设计要素分析

管道探测机器人的结构设计需要平衡多方面性能要求，主要包括以下关键要素：

动力系统设计是机器人应对复杂管道环境的基础。采用双电机差速驱动方案，配合高扭矩行星齿轮减速器，可提供每吨150N的驱动力，实现30°陡坡攀爬和100mm高度障碍跨越。电池组采用模块化设计，单组续航时间达4小时，支持热插拔更换，满足全天作业需求。

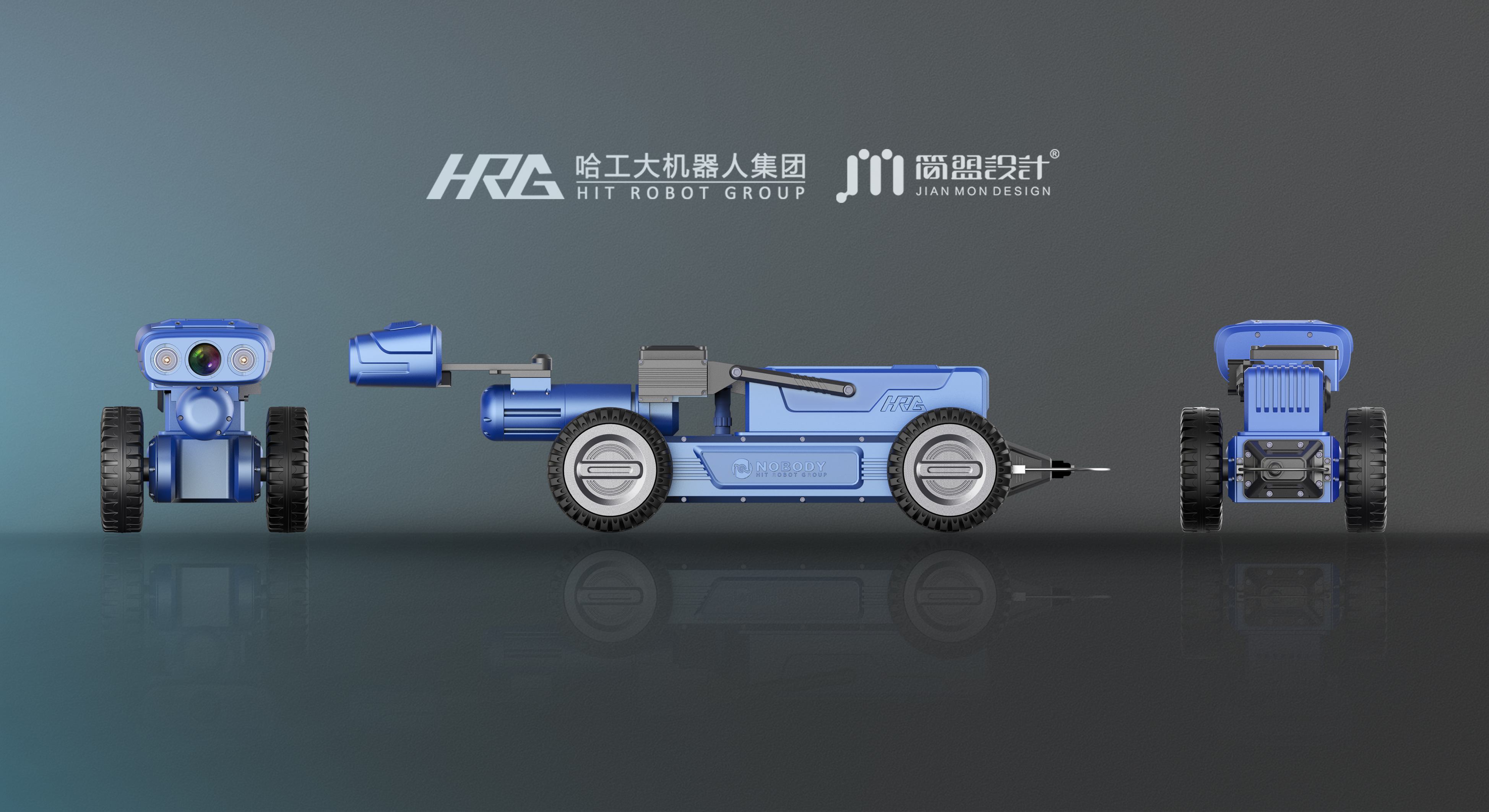

车体结构优化实现了小型化与功能性的统一。通过有限元分析优化的铝合金框架，在保证结构强度的同时将整机重量控制在15kg以内，最小机身直径仅180mm，可适应DN200以上管道检测。折叠式设计使机器人在运输状态下长度缩短40%，便于携带至复杂作业现场。

环境适应设计确保机器人在恶劣条件下可靠工作。全密封外壳采用耐腐蚀材料，可抵御pH值2-12的酸碱环境；前置清扫装置能清除管道内的浮渣和障碍物；温度补偿系统使设备在-10℃至50℃环境中保持稳定运行。

人机交互设计提升了操作便捷性。触控式操作面板配合直观的UI界面，使操作人员经过简单培训即可上岗；无线传输距离达300米，支持复杂工况下的稳定通信；数据实时存储与云端同步功能，实现检测数据的即时分析与共享。

四、典型应用场景与实践成效

管道探测机器人已在多个领域展现出显著应用价值。在城市排水管网检测中，某省会城市采用机器人对300公里老旧管网进行普查，发现结构性缺陷237处，功能性缺陷512处，为后续修复工程节约成本30%。在农村污水治理领域，机器人成功完成直径200mm农用灌溉管道检测，填补了传统设备的应用空白，使检测覆盖率从65%提升至98%。

在应急抢险方面，机器人发挥了独特优势。2023年某城市发生主干道塌陷事故，机器人在15分钟内进入破损管道，实时传回内部图像，为抢险指挥部提供了关键决策依据，避免了二次事故发生。在工业管道检测中，机器人可进入高温、高压管道进行无损检测，检测效率是传统方法的3倍，且检测结果更加精准。

五、结构设计的发展趋势

未来管道探测机器人的结构设计将朝着智能化、多功能化和小型化方向发展。新型仿生结构设计将进一步提升机器人的越障能力，如蛇形机器人可适应复杂弯曲管道；模块化设计允许根据不同检测需求快速更换功能模块，实现检测、修复一体化作业；AI视觉识别与自主导航技术的集成，将使机器人具备自主决策能力，进一步减少人工干预。

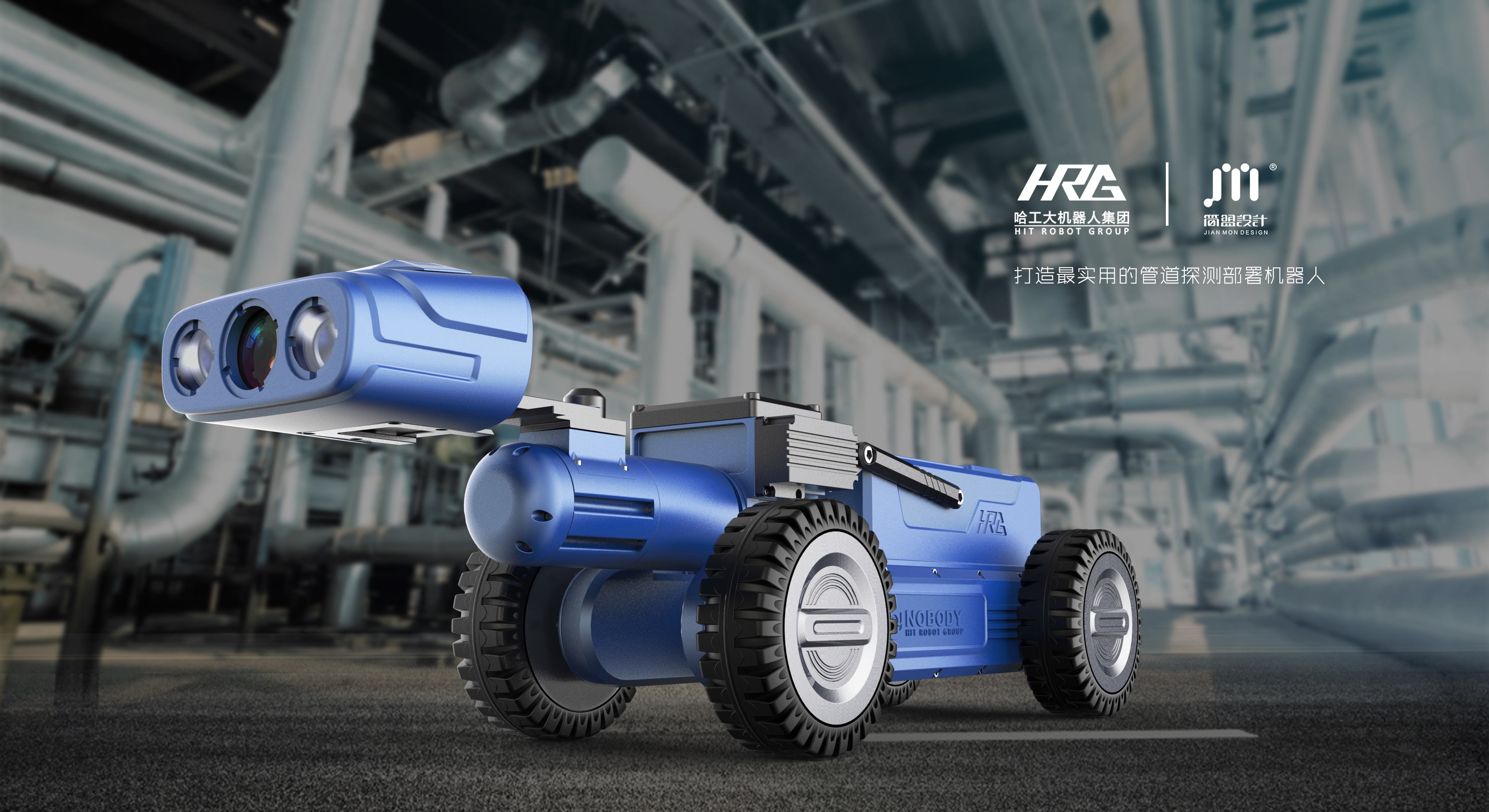

北京简盟设计深耕特种机器人创新设计，聚焦多场景适配与核心性能优化，提供产品外观设计、结构设计和样机制作，先服务过哈工大机器人集团、国家电网等知名国央企，以专业设计赋能特种机器人智能化升级与场景落地。

材料技术的进步也将推动结构设计创新，新型碳纤维复合材料的应用可进一步降低机身重量，提高结构强度；柔性电子技术的发展将实现传感器与机身结构的一体化集成，提升检测精度和可靠性。这些技术创新将使管道探测机器人在地下管网智慧运维中发挥更大作用，为城市基础设施安全运行提供有力保障。

管道探测机器人的产品结构设计是决定其性能的核心要素，直接关系到地下管网检测的安全性、效率和质量。通过持续的结构创新和技术优化，管道探测机器人将在城市地下空间开发、地下管网运维等领域发挥越来越重要的作用，为智慧城市建设提供坚实的技术支撑。
