本期推文中，我们将对无框力矩电机做更为详细的分享。

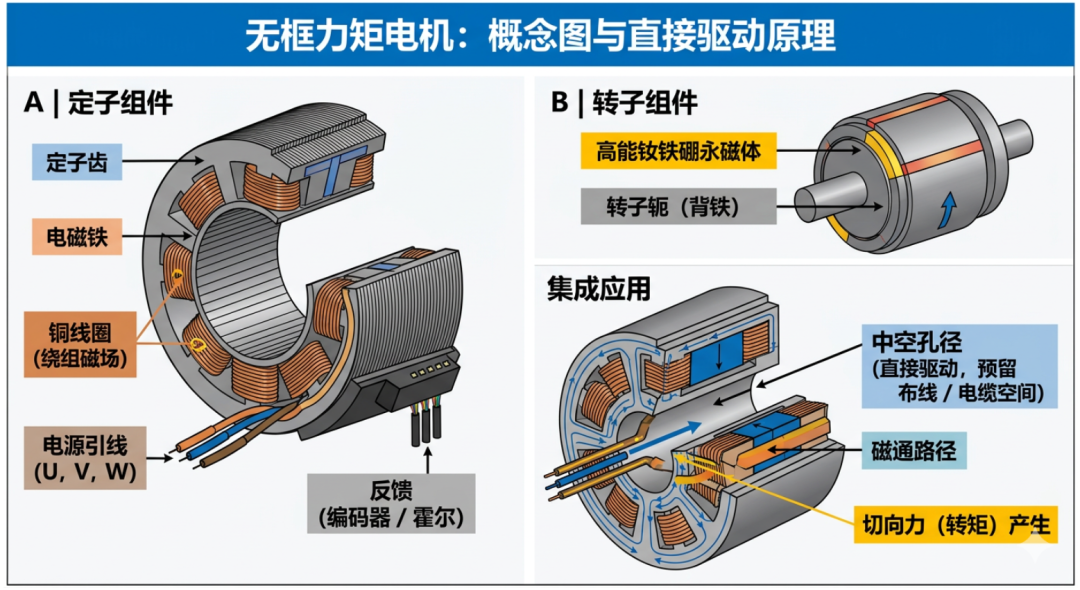

无框力矩电机（Frameless Torque Motor）是现代精密驱动技术的代表，其核心特征是只有定子和转子组件，没有外壳、轴承或轴。在传统的传动系统中，电机通过减速机、联轴器等机械部件连接负载。这种结构存在三个痛点：- 背隙（Backlash）：机械连接会导致运动滞后，影响精度。
无框力矩电机通过将电机直接集成到机械结构中（直接驱动），消除了这些中间环节，实现了高扭矩密度和超高运动精度。- 起步阶段（20世纪中叶）：最初源于航空航天和国防需求。为了在有限的空间内（如导弹导引头、卫星天线）实现高精度的指向控制，工程师开始剥离电机的外壳，将其直接嵌入设备内部。
- 工业化应用（80-90年代）：随着稀土永磁材料（如钕铁硼）的成熟，无框电机的功率密度大幅提升。开始进入高端工业领域，如半导体制造设备和精密数控机床。

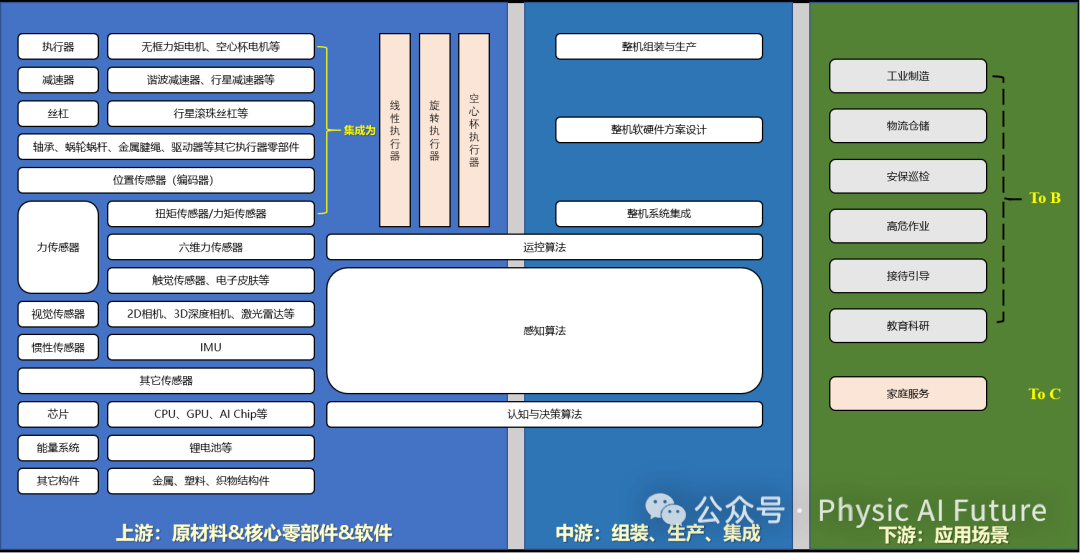

- ① 协作机器人：协作机器人要求关节轻量化且具备中空走线能力，无框电机成为了关节模组的核心。② 医疗手术机器人：对紧凑空间内的平稳转矩输出提出了极高要求。③ 人形机器人（当前热点）：随着Tesla Bot等项目的推动，市场对大规模生产、高一致性、极高转矩密度的无框电机需求达到顶峰。
- ① 电磁感应定律：电磁力的基本原理主要基于电磁感应定律，由法拉第定律描述。法拉第定律指出，变化的磁场会在导体中感应出电动势（电压）。该原理是许多电机和发电机技术的基础。磁通量(Φ)：表示穿过某一表面的磁场强度的总和。电动势(E)：感应产生的电压，与磁通变化率成正比。② 洛伦兹力：在电机中，当电流通过导体时，电流与磁场之间相互作用产生一个横向力，这种力称为洛伦兹力（Lorentz Force）。公式为：F = I(L×B)，其中：F是力，I是电流，L是导体的长度矢量，B是磁场矢量。洛伦兹力的方向由右手定则决定，即如果把右手的四个手指放在电流方向上，大拇指所指的方向就是力的方向。③ 磁场与电流的相互作用：在无框力矩电机中，定子和转子都可以创建磁场，并且磁场的相互作用使得转子获得旋转力矩。转子上的永磁材料产生一个固定的磁场，而流过定子的电流在其周围产生另一个磁场。这两个磁场的相互作用产生了旋转运动。
- ① 电能的输入：无框力矩电机通过电源供给电流。电机的电能来自外部电源，通常是直流电（DC）或交流电（AC）供电。电能以电流的形式输入到电机的绕组中。② 电磁转矩的产生：当电流通过电机的定子绕组时，电流产生的磁场与转子上的永磁材料的磁场相互作用，产生电磁转矩。这种转矩是驱动转子旋转的主要动力。③ 转子旋转：根据洛伦兹力的作用，转子在电磁力的作用下开始旋转。此时，电机内部不断提供能量，保持转子的连续运动。转子运动的角度和速度与输入电流的大小及其方向有关。④ 输出机械能：转子将电能通过其旋转运动转化为机械能。机械能以力矩的形式输出，可以驱动相应的负载，如机械臂、传送带等设备。电机的转速和扭矩可以通过控制电流的频率和相位进行调节。
- 力矩与转速的关系（矩频特性）：无框力矩电机通常属于永磁同步电机 (PMSM)。其力矩与转速的关系遵循典型的“恒转矩区”与“恒功率区”模型。基本公式为：电机输出的电磁力矩Te与电流I成正比，即，Te = Kt · I，其中Kt是力矩常数。这意味着在额定电流范围内，电机可以提供稳定的恒定转矩。两个关键区域：① 恒转矩区（低速阶段）：在此区域，受限于驱动器的最大输出电流。只要电流恒定，力矩就保持不变。这是无框电机最擅长的区域，适合机器人关节的起动和高负载抱持。② 恒功率区/弱磁区（高速阶段）：随着转速n升高，电机产生的反电动势 (Back-EMF) E随之增加：E = Ke · n。当反电动势接近驱动器的母线电压时，电流无法进一步压入绕组，力矩会迅速下降。
- 动力学分析：由于无框电机采取“直接驱动”方式，没有减速机的刚性缓冲和惯量匹配，因此动力学分析变得至关重要。对于一个直接驱动系统，其基本的旋转动力学方程为：Te - TL = Jtotal · α + B · ω，Te其中为电机产生的电磁转矩，TL为负载转矩（含摩擦、重力等），Jtotal为系统总转动惯量（转子惯量+负载惯量），α为加加速度，B为粘性摩擦系数，ω为角速度。直驱系统设计的挑战之一是惯量匹配。在传统带减速器的系统中，负载惯量传导到电机轴时会缩小为原来的1/G2为减速比）；但在无框直驱中，Jload直接由电机承担，如果负载惯量过大，会导致控制环路失稳或响应迟缓。
- 电机运行中的热量产生：在无框力矩电机运行过程中，电能向机械能转化的同时，不可避免地会产生多种损耗，这些损耗最终几乎全部转化为热能。① 铜损：这是力矩电机最主要的产热来源。当电流流经定子绕组时，由于线圈电阻的存在，会产生焦耳热。特点：对于力矩电机而言，由于其经常运行在低速、大扭矩工况下，电流值通常很高，因此铜损非常显著。在设计中，必须通过优化槽满率（填充更多铜线）来降低电阻。② 铁损：铁损发生在定子的铁芯（硅钢片）中，主要包括磁滞损耗和涡流损耗。磁滞损耗是铁芯在交变磁场下反复磁化，分子间摩擦产生热量。涡流损耗是交变磁场在导电的硅钢片中感应出环流。影响：尽管力矩电机转速不高，但极数往往很多（如14极、20极甚至更多），这会导致较高的磁场变换频率，从而在高动态响应时产生不可忽视的铁损。③ 磁体涡流损耗原理： 定子齿槽效应产生的空间谐波，或驱动器PWM高频载波产生的电流纹波，会在转子永磁体表面感应出涡流。危害： 磁体对温度极其敏感（如钕铁硼）。一旦转子过热，磁体会发生不可逆退磁，导致电机扭矩输出永久性衰减。
- 散热机制与冷却方法：无框电机的散热严重依赖于其安装环境（Heatsink）。在设计中，必须构建一条从内部热源到外部环境的高效导热路径。① 传导散热：最核心的路径无框电机没有空气对流空间，热量主要靠接触传导。热路径设计： 定子绕组 → 定子铁芯 → 机械壳体（机器人关节外壳） → 大气环境。导热胶填充（Potting）： 在制造中，通常会使用导热系数高的环氧树脂对定子绕组进行封胶。这不仅能固定绕组，还能填充空隙，消除空气热阻，将热量迅速导出到铁芯边缘。过盈配合： 定子外径与机械座孔通常采用过盈配合（压装或冷缩配合），确保界面紧密接触，降低界面热阻。② 主动液体冷却对于功率密度极高的应用（如高性能人形机器人或机床主轴），仅靠被动传导不足以维持温度。水冷套设计： 在定子外部安装带螺旋水道的冷水套。优势：液体冷却效率是空气的几十倍，能显著提升电机的持续输出转矩（Continuous Torque）。在相同温升条件下，水冷可使电机性能提升30%-50%。③ 结构化设计优化散热定子结构： 采用更薄的硅钢片（如0.2mm或0.1mm）来减少产热，同时增大定子与外壳的接触面积。中空轴散热： 如图中所示的中空孔径，在某些设计中可以作为通风道，或者利用中心空间的空气流动带走转子产生的部分热量。④ 极端工况下的热保护传感器监控： 在定子绕组中嵌入PTC热敏电阻或KTY/PT100温度传感器。动态调整： 驱动器实时读取温度，当接近绝缘等级上限（如155°C的F级或180°C的H级）时，自动削减电流（降低扭矩输出），保护电机不被烧毁。
- 定子设计：绕组布局与极槽配合；定子由硅钢片叠压的定子齿和铜线绕组组成。主要设计点如下，① 高极对数设计： 与传统电机不同，无框力矩电机通常采用多极设计（如14极、20极甚至更高）。高极数可以降低磁轭的厚度，从而增大电机的中空孔径，同时在低速下提供巨大的转矩。② 分数槽集中绕组（FSCW）： 设计师倾向于使用集中绕组而非分布式绕组。这种设计大大缩短了端部线圈的长度，不仅节省了宝贵的径向空间，还降低了铜损，提升了电机的紧凑性。③ 齿槽转矩优化： 通过改变定子齿的形状（如斜槽或不等齿宽设计），可以有效抑制“齿槽效应”。这对于手术机器人等需要极低速平稳运行的设备至关重要，能避免运动中的微小“顿挫感”。
- 转子设计：中空结构与强度；转子通常是一个贴有永磁体的钢环。主要设计点如下，① 中空大孔径： 这是无框电机最显著的特征。设计时必须在“孔径大小”与“磁性载荷”之间取平衡。较大的孔径方便布线，但会压缩磁体空间。② 磁体排布（表面贴装与内置式）。SPM（表面贴装）： 磁体直接贴在转子轭表面，加工简单，转矩波动小。IPM（内置式）： 将磁体埋入转子内部。虽然工艺复杂，但能利用磁阻转矩进一步提升动力，并防止高速旋转时磁体脱落。③ 离心力与机械强度： 虽然力矩电机主打低速，但在机器人快速响应瞬间，转子需承受巨大的角加速度。转子轭（背铁）的设计必须保证在极薄的厚度下依然具有足够的机械刚性。
- ① 高性能钕铁硼（NdFeB）： 它是目前最主流的选择。为了追求极高的转矩密度，设计中会选用高磁能积（BHmax）的等级。② 温度稳定性（矫顽力）： 在无框设计中，散热极其困难。因此，材料必须具备高矫顽力（如UH、EH或SH等级），以确保在150°C以上的高温下不发生不可逆退磁。③ 钐钴磁体（SmCo）： 在极端高温或航天环境中，虽然其磁能积略低于钕铁硼，但其热稳定性极佳，且抗腐蚀性强，是高端定制电机的首选。
- ① 高纯度无氧铜： 降低绕组电阻（铜损）最直接的方法。② 矩形绕组（扁线技术）：现代高端无框电机的趋势是使用扁平线替代圆线。槽满率提升：扁线能将定子槽内的填充系数从45%提升至70%以上，大幅增加有效载流量。散热增强： 扁线接触面积大，热量能更有效地传导至定子齿，降低热点温度。
- 绝缘材料：系统的寿命屏障。无框电机的绝缘性能往往是其寿命的“短板”，因为电机组件直接接触机械外壳。① H级或N级绝缘（180°C~200°C）：必须使用耐高温的聚酰亚胺（Kapton）薄膜或特殊漆包线漆皮。② 高性能灌封树脂（Potting Compound）：这在制造中至关重要。绝缘漆和灌封胶必须具有极高的导热系数，充当绕组与金属外壳之间的“热桥”。在紧凑空间内，必须保证数千伏的瞬间脉冲下不发生击穿。

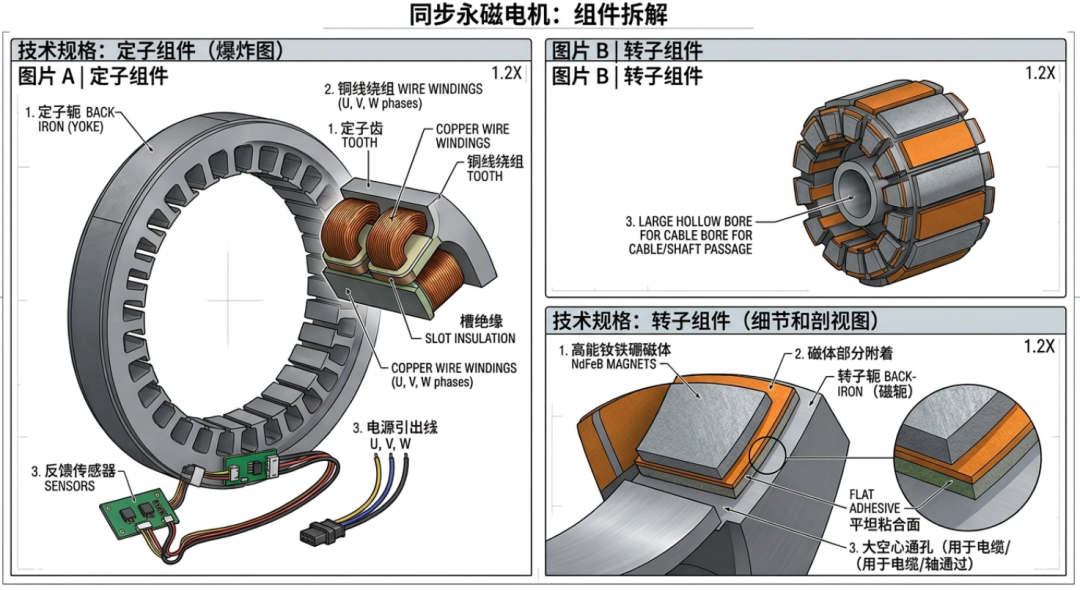

5. 绕线结构与绕组类型（效率与空间的极致平衡）：在图片A|定子组件 中，我们可以清晰地看到定子齿上紧密缠绕的铜线。无框力矩电机的绕组设计直接决定了电机的转矩密度、热效应及运动平稳性。- 集中绕组（Concentrated Windings）：无框力矩电机绝大多数采用分数槽集中绕组（FSCW），而非传统工业电机的分布式绕组。① 结构特点： 如图中所示，线圈直接缠绕在单个定子齿上。这种结构的端部线圈（End-turn）极短，不跨越多个定子齿。② 设计优势：节省空间： 短端部大幅缩小了电机的轴向长度，使得电机能够做得非常“扁平”，完美契合机器人关节的紧凑需求。降低损耗： 铜线总长度缩短，直接降低了电阻（铜损），提升了效率。提高槽满率： 集中绕组便于自动化绕线，可以将更多的铜线塞进有限的槽空间内。
- 分数槽极槽配合：无框电机通常具有高极数（如14极、20极等），且极数与槽数的比例经过特殊计算（例如 12槽10极或12槽14极）。① 转矩密度：高极数意味着磁场变换频率高，在低速下能产生巨大的反作用力矩。② 抑制反电动势谐波：通过优化极槽配合，可以使输出的反电动势（Back-EMF）更加接近正弦波，从而降低转矩波动（Ripple），确保电机在极低速下的运行精度。
- ① 手动绕线：用于小批量、超高性能的定制型号，可以实现极致的槽满率，但成本高、一致性挑战大。② 自动绕线：现代制造多采用针式绕线机（Needle Winding），能保证每一匝线圈的张力和排布完全一致，这对于在大规模生产中保持电机的参数一致性至关重要。
6. 电机尺寸与可配置性（从标准化到全集成的演进）：无框力矩电机的最大魅力在于其“无框（Frameless）”特性，这赋予了它在尺寸调整和系统集成上无与伦比的灵活性。- 中空孔径（Hollow Bore）的设计哲学：观察图片B|转子组件中的“大空心通孔”，这是该类电机的灵魂。① 功能性集成：这个大孔径不仅仅是为了减轻重量。在机器人设计中，它是电缆、冷却液管路、激光通路甚至机械传动轴（如谐波减速器的输入端）的穿行隧道。② 尺寸关联： 中空孔径的大小与定子外径、磁体厚度、磁轭厚度高度耦合。设计师需要根据负载所需的力矩，反推磁体的体积，进而在有限的外径下通过精密计算确定最大可用的中心孔径。
- 轴向长度与径向直径的配置，无框电机通常提供极高的“纵横比”可配置性：① 大直径、短轴向（Pancake式）：适合需要极高扭矩但轴向空间极其有限的场合（如协作机器人基座关节）。② 小直径、长轴向：适合对径向尺寸敏感、但长度空间充裕的应用（如微型手术机器人的手臂）。③ 模块化叠片：制造商可以通过简单地增加或减少定子硅钢片的叠压厚度（Stack Length），在保持外径不变的情况下，线性地改变电机的扭矩输出能力。
- 可配置的电气特性（电压与转矩常数），无框电机的灵活性还体现在绕组的电气设计上：① 绕组接法：同样的定子铁芯，通过改变绕组的圈数或线径，可以配置为适应 24V、48V 低压（电池供电移动设备）或 380V 高压（工业高功率设备）。② 热等级定制：根据客户的散热环境（如是否自带水冷），可以选择不同耐温等级的绝缘材料和导线。
|
