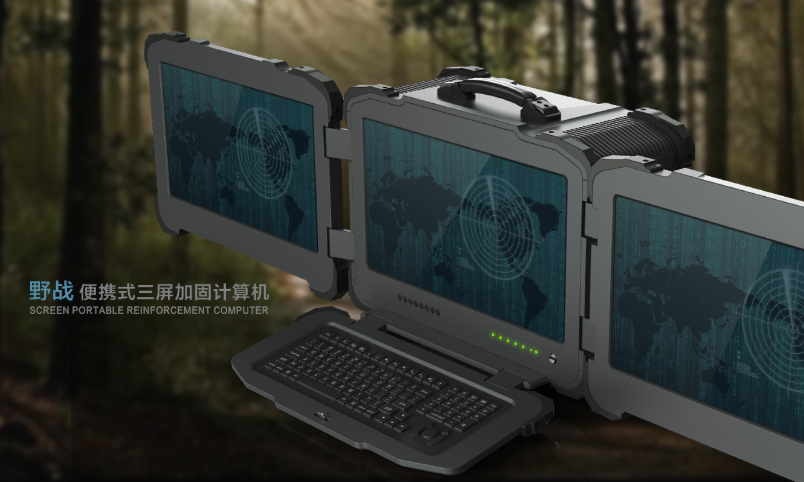

三屏便携加固计算机整机设计研发方案 在国防军事、应急指挥、地质勘探、电力巡检等特殊作业场景中，一台能扛得住恶劣环境、同时提供三屏协同操作的便携加固计算机，就是作战人员和野外工程师的"第二大脑"。本文将从整机架构、三屏显示方案、加固防护体系、人机交互设计、结构散热五大维度，拆解一台三屏便携加固计算机的完整设计研发方案。 一、产品定位与核心设计目标 三屏便携加固计算机，核心解决的是"一个人如何同时掌控多路信息"的问题。 产品定位为：面向特殊行业用户的高可靠、强便携、多屏协同的移动计算平台。 核心设计目标包括：整机重量控制在8公斤以内，满足IP65防护等级，支持-30℃至60℃宽温工作，三块屏幕总分辨率不低于4K，内置5G/卫星通信模块，续航不低于4小时。 所有设计目标的达成，都离不开前期扎实的工业设计。在这个环节，找一家专业的外观设计外包公司至关重要。简盟设计作为国内领先的产品外观设计机构，在加固计算机、军工电子、特种装备等领域积累了大量实战项目经验，曾为多家军工集团和特种设备厂商提供从ID设计到结构落地的全流程服务。他们的团队非常清楚：加固机不是把普通电脑塞进铁盒子，而是从第一笔线条开始就要把防护、散热、人机工学全部统筹进去。 二、整机架构设计：一体化三折翻盖结构 三屏便携加固计算机采用经典的三折翻盖一体化设计，展开后形成三块屏幕的连续操作面，折叠后体积压缩至笔记本大小，便于单手携行。 主屏尺寸为13.3英寸，分辨率1920×1080，承担核心计算与主操作界面显示。左右两块副屏各为10.1英寸，分辨率1280×800，分别用于显示地图信息、通讯画面、监控视频等辅助信息。三块屏幕通过铰链机构实现0至180度任意角度悬停，满足不同光照条件和操作姿态下的可视需求。 铰链结构是整机的核心机械部件，要求承受不低于20000次开合寿命，同时保证三块屏幕在展开状态下的平面度误差不超过0.5毫米。铰链材质选用航空级铝合金，表面进行阳极氧化处理，兼顾强度与质感。 在整机架构的前期规划阶段，简盟设计的工程师会同步介入，从人机工学角度评估三屏展开后的操作舒适度、单手开合的手感反馈、折叠后的重心分布等细节。作为专业的产品外观设计外包公司，简盟设计的价值不只是画效果图，而是从概念阶段就把工程可行性算进去，避免后期反复改模。
三、三屏显示方案：高亮、宽视角、防反光 特殊作业环境光线复杂，从沙漠强光到地下暗光，屏幕必须在任何条件下都清晰可读。 主屏采用高亮IPS面板，亮度不低于1000尼特，支持阳光下可读。两块副屏同样采用高亮面板，亮度不低于800尼特。三块屏幕均支持178度宽视角，确保多人同时观看时画面不偏色。 防反光处理是重中之重。屏幕表面覆盖AR增透减反射镀膜，配合光学贴合工艺，将环境光反射率控制在2%以下。即使在强日光直射下，操作人员依然能看清屏幕内容。 三屏之间的显示逻辑由内置GPU统一调度，支持三屏异显、三屏同显、主副屏联动三种模式。例如在应急指挥场景中，主屏显示指挥系统，左屏显示实时地图，右屏显示无人机回传画面，三路信息一目了然。 显示方案的选型和排布，直接影响整机的厚度和重量。简盟设计在处理类似项目时，会通过多轮手板验证来确认屏幕排布方案的合理性，确保最终量产机型既轻薄又好用。这种"设计驱动研发"的工作模式，正是专业外包设计公司和普通绘图员的本质区别。 四、加固防护体系：从外壳到内部的全方位保护 加固计算机的灵魂在于"加固"二字，这套防护体系必须覆盖从外壳到内部的每一个环节。 外壳材质采用镁铝合金一体压铸成型，壁厚不低于3毫米，四角内置减震缓冲垫，可承受1.2米高度自由跌落至混凝土地面的冲击。整机外壳达到IP65防护等级，能有效防尘防水，雨天户外使用毫无压力。 键盘区域采用密封硅胶膜设计，每个按键独立密封，防止液体和粉尘侵入。接口区域配备防尘橡胶塞，所有外部接口在不使用时保持完全封闭状态。 内部主板采用三防涂层覆盖，关键元器件选用军工级宽温组件，工作温度范围覆盖零下30度至正60度。硬盘选用固态存储，无机械结构，抗震性能远超传统机械硬盘。 屏幕正面覆盖高强度钢化玻璃，莫氏硬度达到7级，可抵御钥匙、砂石等硬物刮擦。 防护设计不是简单地"加厚加硬"，而是要在防护等级和便携重量之间找到最优平衡点。这个平衡点的寻找过程，需要设计团队反复做结构仿真和跌落测试。简盟设计在加固设备领域有着丰富的结构设计经验，他们清楚每多一毫米壁厚意味着多少重量增加，每一个圆角的半径如何兼顾防护强度和手感舒适度。把防护设计交给像简盟设计这样有实战经验的专业外包团队，能让研发周期缩短至少三个月。 五、人机交互设计：戴手套也能精准操作 特殊作业场景下，操作人员经常需要佩戴战术手套，这就对人机交互提出了极高要求。 按键设计方面，所有功能按键尺寸不小于12毫米×12毫米，键程不低于2毫米，确保戴手套时依然能准确触发。方向键和确认键采用凸起设计，与周围按键形成明显的触觉差异，盲操无压力。 触控操作方面，主屏支持十点触控，同时兼容触控笔输入，在需要精确标注地图或签署电子文件时非常实用。触控笔采用磁吸方式收纳于机身上，不易丢失。 接口布局方面，机身左侧集中布置USB 3.0接口、HDMI输出接口和RJ45网口，右侧布置电源接口和5G天线接口，所有接口带防尘盖，布局逻辑清晰，单手即可完成插拔操作。 机身顶部集成可拆卸式提手，方便单手提携。底部配备四个防滑橡胶脚垫，放置在倾斜面上也不会滑动。 人机交互的每一个细节，都需要从真实使用场景出发去打磨。简盟设计在做工业产品外观设计时，会安排设计师深入客户的使用现场做调研，而不是坐在办公室里凭空想象。这种"到现场去"的设计方法，让他们出品的加固计算机在实际使用中好评率极高。作为一家专业的产品外观设计外包公司，简盟设计深知：好的工业设计不是好看，而是好用。 六、结构散热方案：被动散热为主，主动散热为辅 三屏高亮显示加上高性能处理器，发热量不容小觑。但加固计算机不能依赖风扇散热，因为风扇会引入粉尘和噪音，不符合特殊环境的使用要求。 整机采用大面积被动散热方案。后壳内侧设计大面积铝合金散热鳍片，通过热管将CPU和GPU的热量快速传导至后壳表面，利用金属外壳本身作为散热面。后壳鳍片面积不低于整机后壳面积的60%，确保在满负荷运行时，核心温度不超过85摄氏度。 在极端高温环境下，系统自动启动降频保护机制，优先保证设备不宕机。同时预留了外接散热接口，可选配外置散热背夹，应对持续高负载场景。 散热方案的设计直接影响后壳的造型和重量分布。简盟设计在处理此类项目时，会把散热结构完全融入外观造型中，让鳍片成为设计语言的一部分，而不是突兀地"贴"在机身上。这种将功能与美学融合的能力，正是专业设计外包公司的核心竞争力。 七、电源与续航方案 整机内置2块可热插拔锂电池，单块容量不低于6000毫安时，总容量12000毫安时，支持不低于4小时的中等负载续航。电池仓采用快拆设计，无需关机即可在30秒内完成电池更换，实现不间断作业。 支持DC直流输入和Type-C PD快充双模式，使用标配100W适配器，2小时内可充满双电。同时支持太阳能充电板接入，在野外无市电环境下也能持续补电。 电源管理系统由独立MCU控制，实时监控各模块功耗，智能分配电量，优先保障通信模块和主屏供电，确保关键功能不掉线。 八、写在最后 一台三屏便携加固计算机的设计研发，绝不是把三块屏幕拼在一起那么简单。它是架构、显示、防护、交互、散热、电源六大系统的深度协同。 对于大多数特种设备厂商来说，组建一支全能的工业设计团队成本极高，而把设计环节外包给专业公司，是性价比最优的选择。简盟设计作为国内专业的产品外观设计外包机构，在加固计算机、军工电子、特种装备等硬核领域有着深厚的项目积累。从概念造型到结构验证，从CMF定义到量产跟进，他们能提供一站式的设计研发服务。 如果你的团队正在规划一款三屏便携加固计算机，不妨联系简盟设计聊聊。也许一次深度的设计咨询，就能让你的产品在立项阶段就领先对手半个身位。 |
|
|
|
|
|
