一台协作机器人在完成第300万次循环测试后突然“瘫痪”，拆解发现，一束在腕部扭绞如麻花的线缆内部，多根细如发丝的导线已悄然断裂——线束，这个常被视为连接附件的部件，实则是机器人可靠性的“阿喀琉斯之踵”。
深夜的实验室里，机器人的关节正在精准地重复画圆。工程师们为 0.01毫米的重复定位精度 和先进的算法欢呼，却很少有人低头审视那些在金属骨骼中同步蜿蜒、承受着复杂应力“酷刑”的线束。它们是机器人的血管与神经，传递着生命的能量与指令，却也最脆弱。
01 生命线之殇：被忽视的故障之源
在机器人的故障分析报告中，“线缆损坏” 是一个高频词，却往往被简单归因为“使用寿命到期”。真相远非如此。
一次不当的选型或布局，足以让最精密的机械沦为废铁。某汽车产线的焊接机器人突发抖动，导致大批车身焊点偏移。经排查，并非伺服电机或控制器故障，而是一根编码器信号线在拖链中因与动力线未分隔，被电磁干扰“淹没”，反馈信号失真。更换为独立屏蔽的高柔性线缆后问题解决，但已造成数百万损失。
另一个典型案例是，某SCARA机器人在Z轴频繁快速升降数月后，突然断电坠落。拆解发现，为节省空间而过度弯折的电源线（弯曲半径远小于标准的10倍直径），内部铜导体因持续“工作硬化”而疲劳断裂。这根价值数百元的线束，导致价值数十万的模块直接撞毁。
这些并非偶然。线束，是唯一伴随机器人所有运动部件进行高强度动态运动的电气组件。它不像静止的电路板或偶尔动作的气缸，而是每时每刻都在经历弯曲、扭转、拉伸、摩擦与振动的复合考验。将它视为“静态连接件”来设计，是大多数早期项目必经的教训。
02 解剖机器人“神经血管系统”：四大模块的线束需求图谱
要设计好线束，必须先理解它在机器人系统中的作用。借鉴模块化思想，我们可以将机器人的线束系统分为四大功能模块，其需求截然不同。

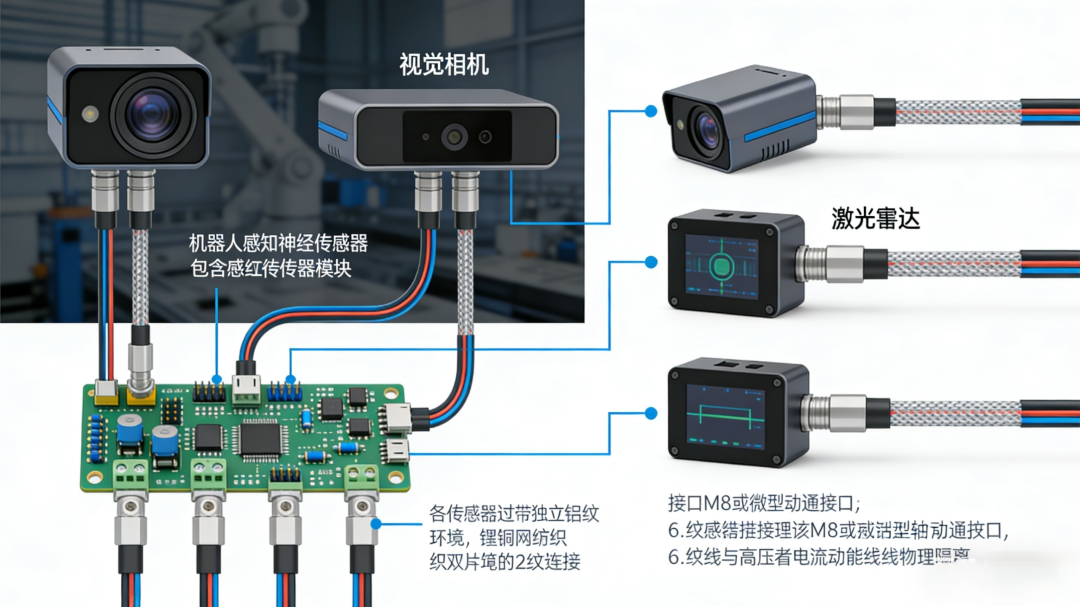

感知神经（传感器模块）
· 功能：连接视觉相机、激光雷达、力觉传感器等，传输高速数据流。
· 线束核心要求：高速、高屏蔽、低噪声。
· 典型选型：采用带独立铝箔屏蔽加镀锡铜网编织双屏蔽的双绞线，对抗电磁干扰。连接器多选用紧凑的M8或微型同轴接口。
· 设计铁律：必须与高压大电流动力线进行物理隔离与空间分隔，否则信号完整性无从谈起。
决策中枢（控制模块）
· 功能：连接控制器、驱动器、IO模块，传输控制指令与状态反馈。
· 线束核心要求：实时、可靠、抗干扰。
· 典型选型：工业以太网线缆（如EtherCAT）、高柔性控制电缆。随着集中式驱动向分布式驱动演进，从控制器到关节的线束正从复杂的多芯动力信号混合缆，简化为纯粹的高速通信总线（如菊花链以太网）。

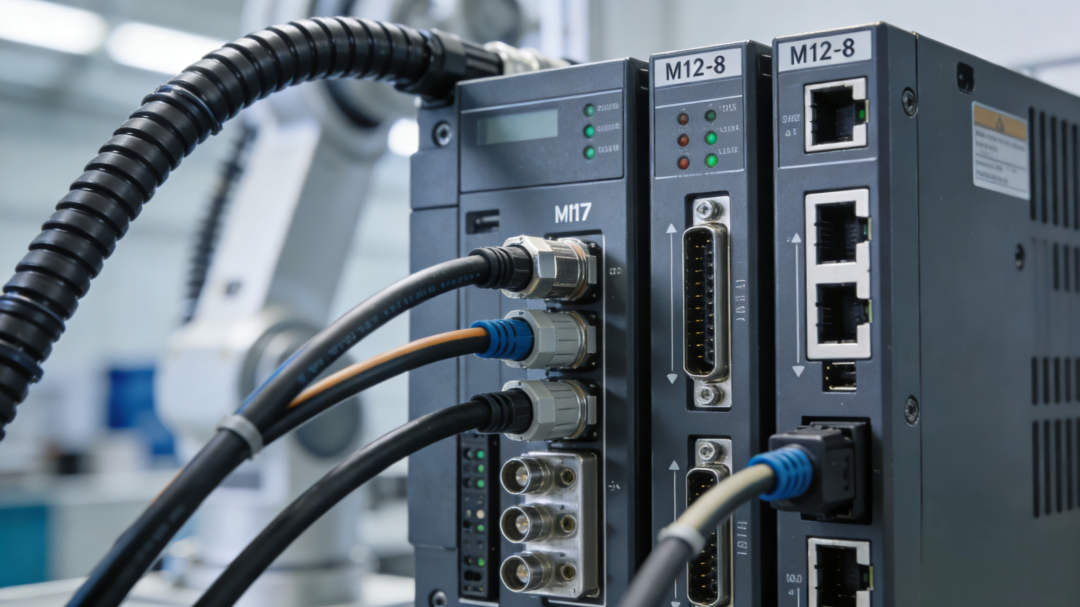

· 趋势：连接器一体化与模块化。例如，将电源、通信、制动器反馈集成于一个M12-8芯或M17连接器中，极大简化关节接口。
运动肌腱（执行模块）
· 功能：连接伺服电机、关节模组，提供动力与精确的位置反馈。
· 线束核心要求：高柔性、耐弯折、抗扭转。这是挑战最大、技术最密集的领域。

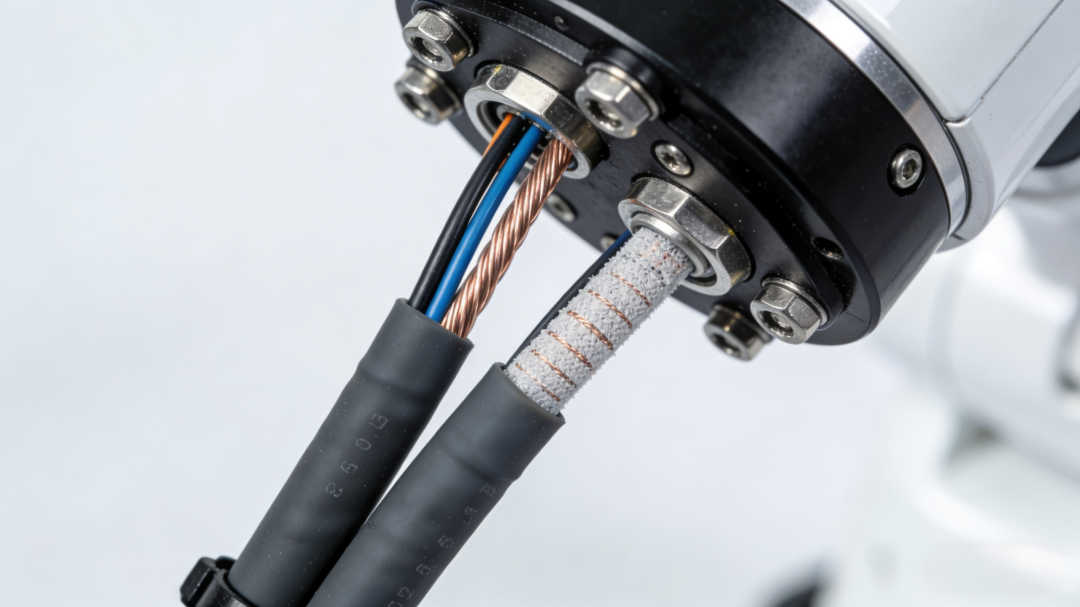

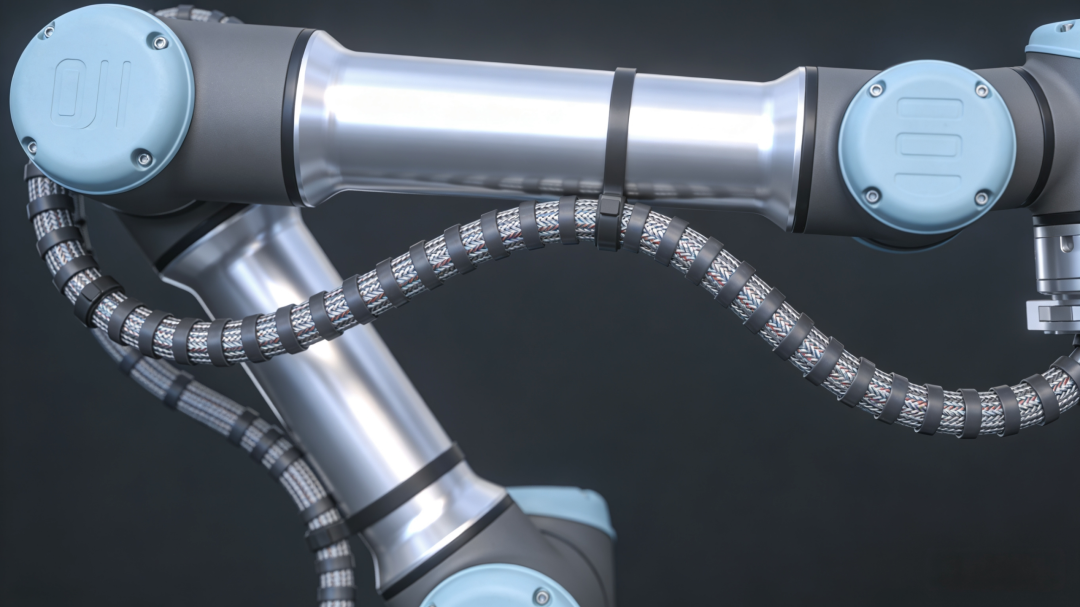

· 深层逻辑：执行器（尤其是关节）的线束面临的是多轴复合运动。例如，6轴机器人的腕部线缆，既要随大臂回转（摆动），又要适应小腕的频繁扭转。普通的拖链弯曲线缆在此处会迅速失效。
· 技术内核：
1. 导体：必须采用Class 6或更高级别的超细绞合铜丝，细至0.05mm，像肌腱一样能够承受反复的微观形变而不断裂。
2. 绝缘与护套：标准PVC会迅速开裂，必须采用特种TPE（热塑性弹性体）或PUR（聚氨酯），它们摩擦系数低、耐磨损、耐油污。
3. 内部结构：在线芯之间填充特种滑石粉或缠绕PTFE薄膜作为“滑动层”，允许内部线芯在弯曲扭转时相对滑动，减少内应力。
能量心脏（电源模块）
· 功能：为整机、大功率执行器、充电系统供电。
· 线束核心要求：大载流、低损耗、高可靠。

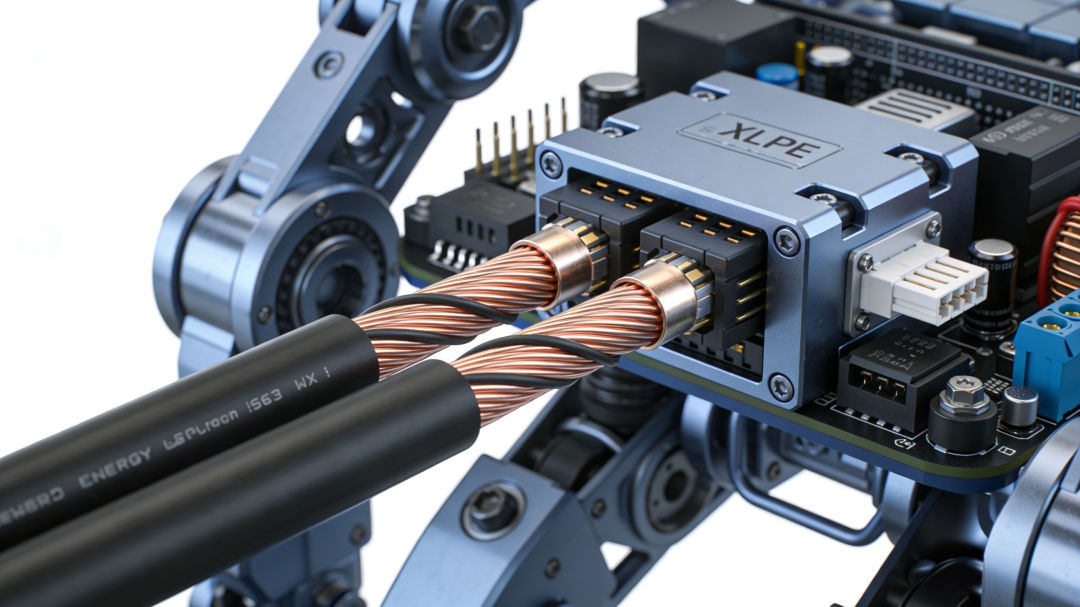

· 典型选型：使用大截面积无氧铜导体，绝缘层常用XLPE（交联聚乙烯） 以耐高温。对于人形机器人等移动平台，轻量化与高柔性同样关键。
· 安全逻辑：电源线是热和EMI的主要源头，其线径、绝缘耐温等级必须严格计算余量，且物理路径上应尽量远离信号线。
03 技术路线抉择：扁平 vs. 圆形，集成 vs. 分离
面对不同的机器人结构与应用，线束的物理形态和集成方式需要战略性选择。
扁平线缆（FFC/FPC） vs. 圆形线缆
· 扁平线缆：极致节省空间，适合机身内部静态或单一方向弯折的连接（如主板连接屏幕）。它们通常使用ZIF（零插拔力）连接器，成本低，但不耐扭转和多维弯曲，抗干扰能力弱。
· 圆形线缆：机器人动态部位的绝对主流。其圆形对称结构天生适应多轴复杂运动，便于添加多层屏蔽与高强度护套，虽然占用空间稍大，但可靠性高。
集成混合缆 vs. 分立线缆

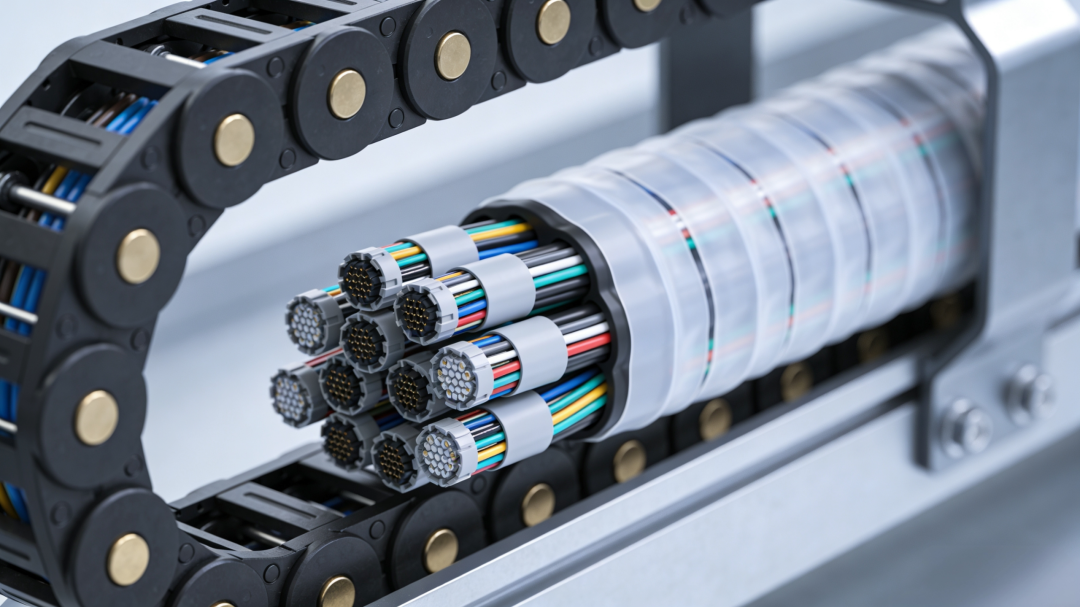

· 集成混合缆：将动力、反馈、通信甚至气路集成于一根外护套内。优点是布线简洁、整齐美观、节省拖链空间。缺点是定制成本高、局部损坏需整体更换、不同信号间仍需内部屏蔽以防干扰。
· 分立线缆：各司其职，分开走线。优点是灵活性高、易于维修更换、成本相对清晰。缺点是占用空间大，对走线槽和捆扎工艺要求高，不美观。
选择背后的深层逻辑：这本质上是空间、成本、可靠性与可维护性的四方博弈。在空间极度受限的协作机器人关节内，混合缆是唯一选择。而在对维修友好性要求高的工业场景，分立线缆可能更受青睐。
04 连接器的战场：关节接口的终极挑战
如果说线缆是血管，那么连接器就是关键的“瓣膜”。在机器人关节——这个运动、热量、应力的集中营——连接器的选择生死攸关。
关节连接器的“铁人三项”要求：

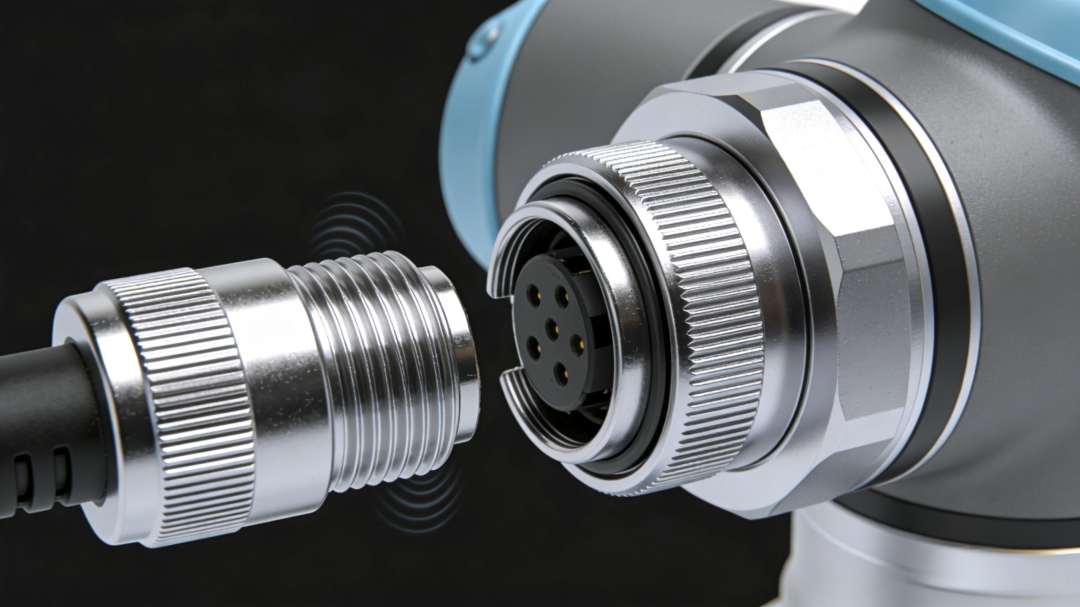

1. 极高的耐插拔与抗振性能：机器人生命周期内可能进行数百次维护插拔，且持续振动下不能松动。螺纹锁紧（如M系列）比卡扣式更可靠。

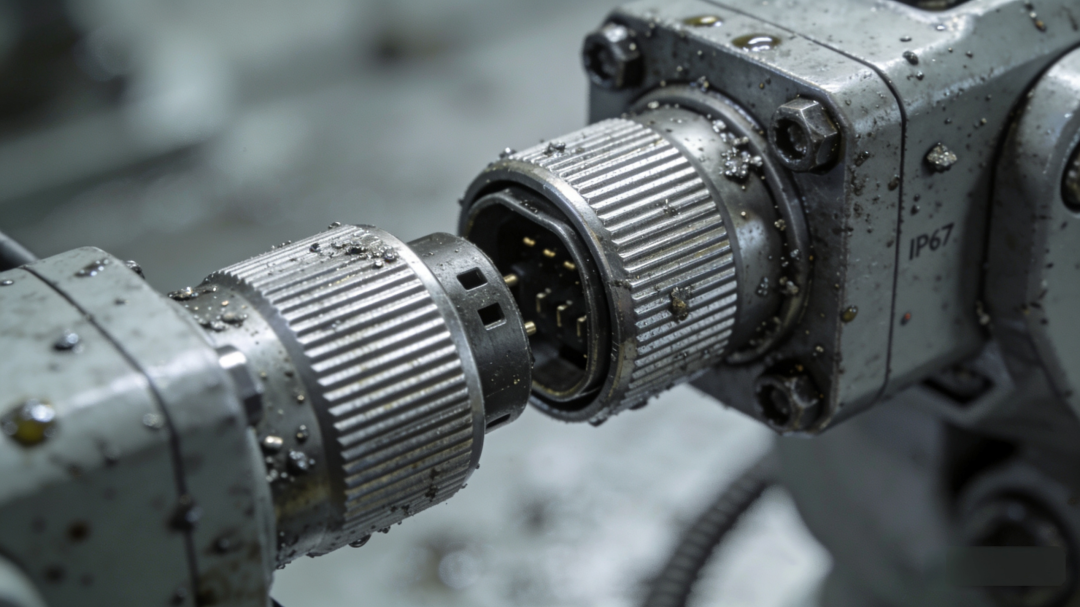

2. 卓越的防尘防水（IP等级）：工业环境中的油污、金属粉尘、冷却液是精密接头的天敌。关节连接器至少需要IP67等级，确保在恶劣环境中接触稳定。

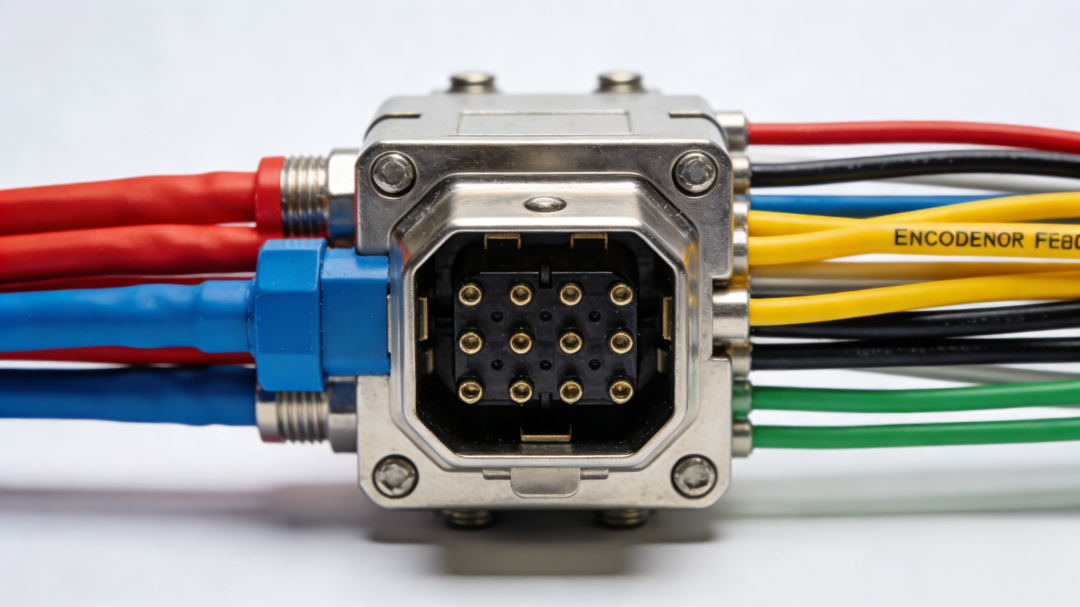

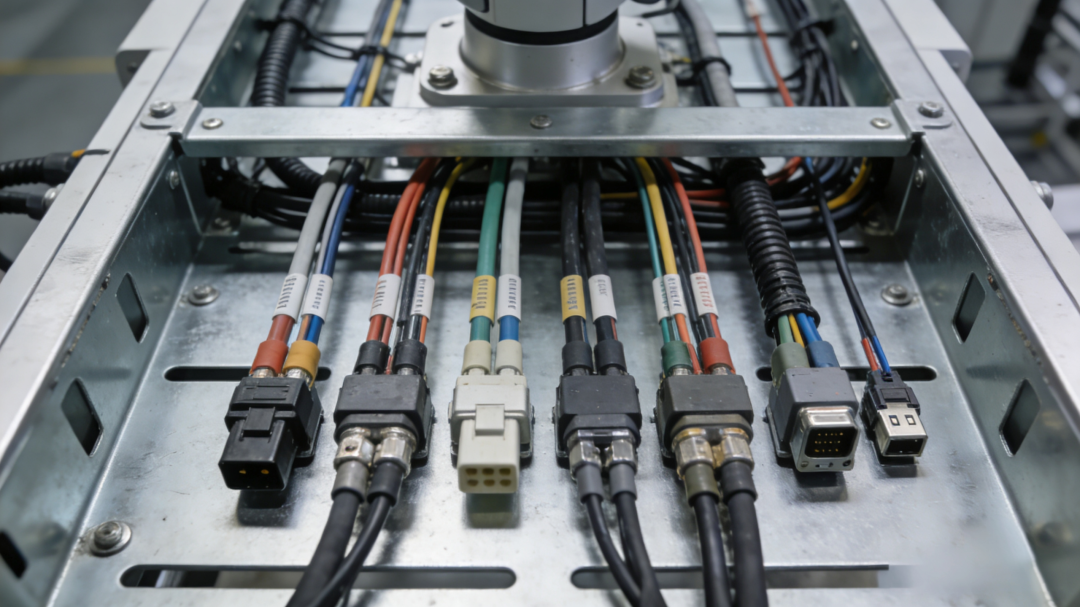

3. 紧凑与模块化：关节空间寸土寸金。将电源（如24V）、电机三相动力线（U/V/W）、编码器反馈（A+/A-等）、刹车、温度传感器等集成于一个多芯（如8芯、12芯）连接器内，已成为主流设计。
一个典型范例是，为协作机器人J4-J6旋转关节设计的M12-8芯防水屏蔽线束，它需要在一根线缆内同时处理大电流的伺服刹车电源（24V/4A）和脆弱的编码器差分信号（5V），这就要求内部必须有独立的屏蔽层和精密的线序设计，以确保两者互不干扰。
05 给工程师的系统设计路线图
理解了原理与挑战，我们可以遵循以下四步法，系统化地完成机器人线束设计。

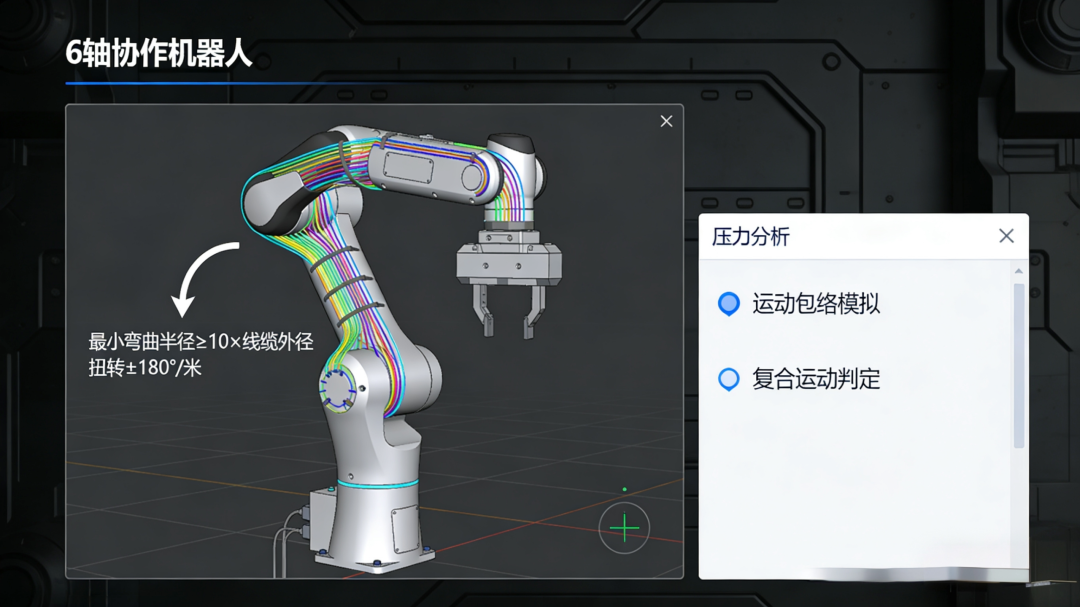

第一步：定义运动图谱与应力分析
在3D模型中，精确模拟线束的完整运动包络。确定每个线段承受的是静态、弯曲、扭转还是复合运动。计算关键点的最小弯曲半径（通常不小于线缆外径的10倍）和扭转角度（如±180°/米或更高）。这是选型的基础数据。
第二步：基于信号类型的精细化选型

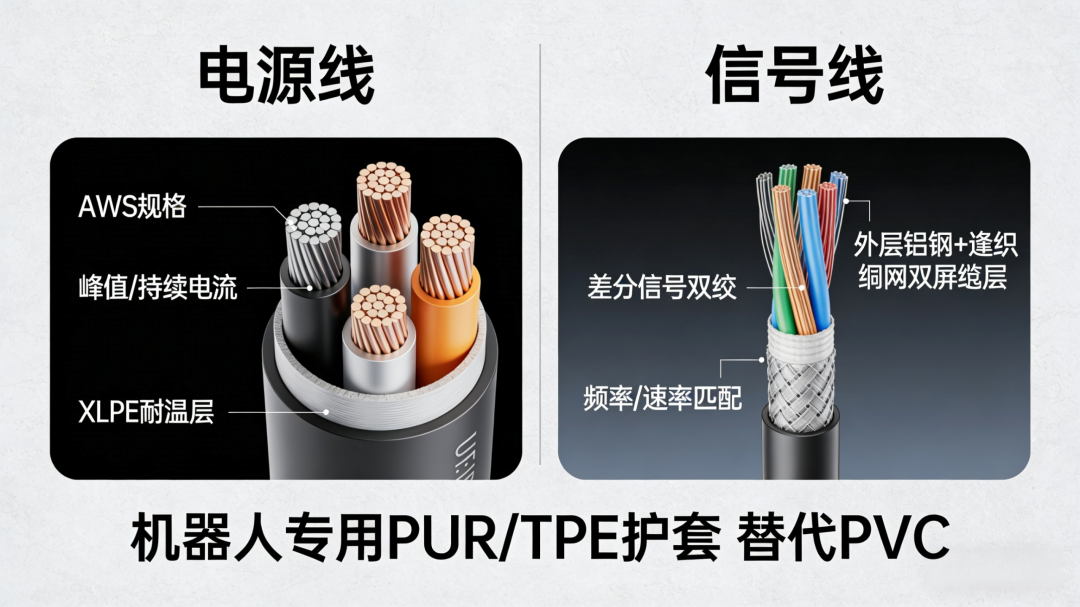

· 电源线：根据峰值与持续电流、散热条件，确定铜芯截面积（AWG规格）与耐温等级。
· 信号线：根据频率、速率、抗干扰要求，确定屏蔽类型（铝箔、编织网或复合屏蔽）、绞合方式（双绞对差分信号至关重要）。
· 材料统一：护套材料应优先选择机器人专用的高柔性PUR或TPE，而非普通PVC。

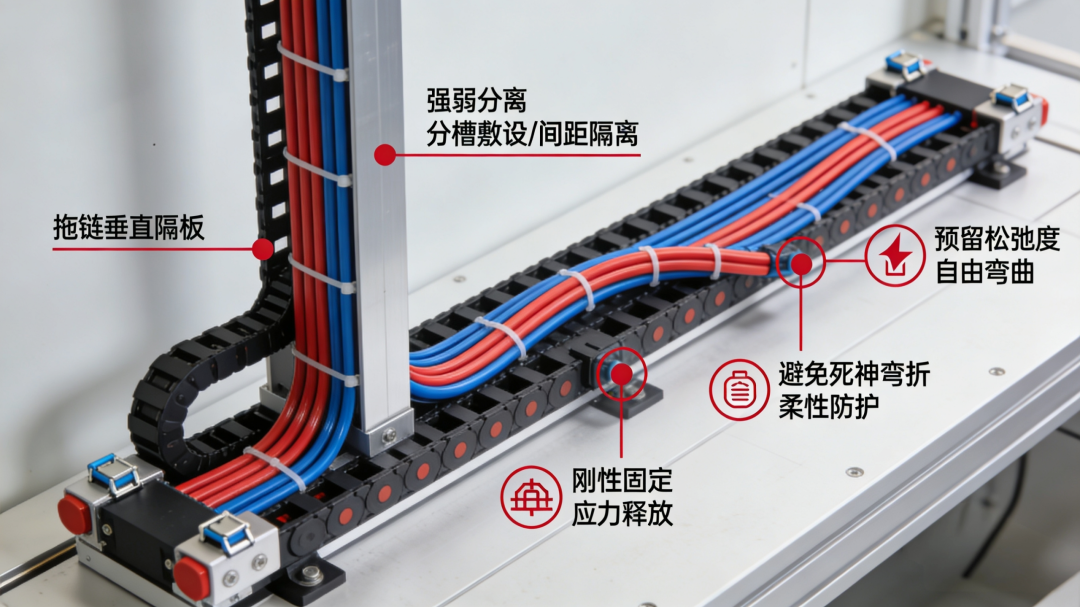

第三步：布局与捆扎的“交通规则”
1. 强弱分离：动力线与信号线必须分槽敷设，或至少保持数倍间距。若必须在拖链中混合，需使用垂直隔板物理隔离。
2. 固定与松弛的艺术：线束两端（靠近连接器处）必须刚性固定，提供应力释放。中间部分则应预留适当的松弛度，使其在运动中自由弯曲，而非被强行拉扯。
3. 避免“死神弯折”：绝对禁止线束在运动中出现锐角弯折或与结构件锋利边缘接触。使用柔性保护软管或专用电缆导向器。
第四步：设计验证与寿命测试
设计不能停留在图纸。必须制作1:1样机，进行严苛的寿命循环测试。用高速摄像机记录运动，用热像仪监测温升，在完成数百万次的预定运动循环后，解剖线束，检查内部磨损、屏蔽层完整性及导体疲劳情况。这是将风险排除在量产前的最后、也最关键的关卡。
线束设计的最高境界，是让它成为机器人中“被遗忘的美好”——默默无闻、无比可靠地工作直至机器人退役。
这要求工程师从“连接思维”转向“运动部件设计思维”。每一次成功的选型，背后都是对机械运动、材料科学、电气工程和失效物理的深刻理解。
当你的机器人完成了千万次循环后依然精准如初，请不要忘记，这荣耀同样属于那些在金属骨骼间翩翩起舞、坚韧不息的线束。
你是否也曾经历过因一根线缆而引发的“血案”？或者有独家的线束设计与选型心得？欢迎在评论区分享你的实战故事与智慧。
--------------------------------------
